La calidad de una etiqueta electrónica empieza por su módulo de pantalla. Lo nítido que se ve el texto, lo fieles que son el rojo y el amarillo, si la etiqueta sigue actualizándose en un congelador y cuántos años dura se decide sobre todo dentro del módulo de papel electrónico — en la película de tinta, el backplane, el chip controlador y la forma de onda —, no en la carcasa que lo rodea. Por eso nuestras etiquetas Classic, Lite, Slim y Rock usan módulos de solo dos de los principales fabricantes chinos de módulos de papel electrónico, ambos basados en película de tinta electrónica E Ink, y por eso cada tamaño principal tiene doble proveedor. (La serie Swift, un producto OEM etiquetado que distribuimos, usa el suministro de módulos de su propio fabricante.)

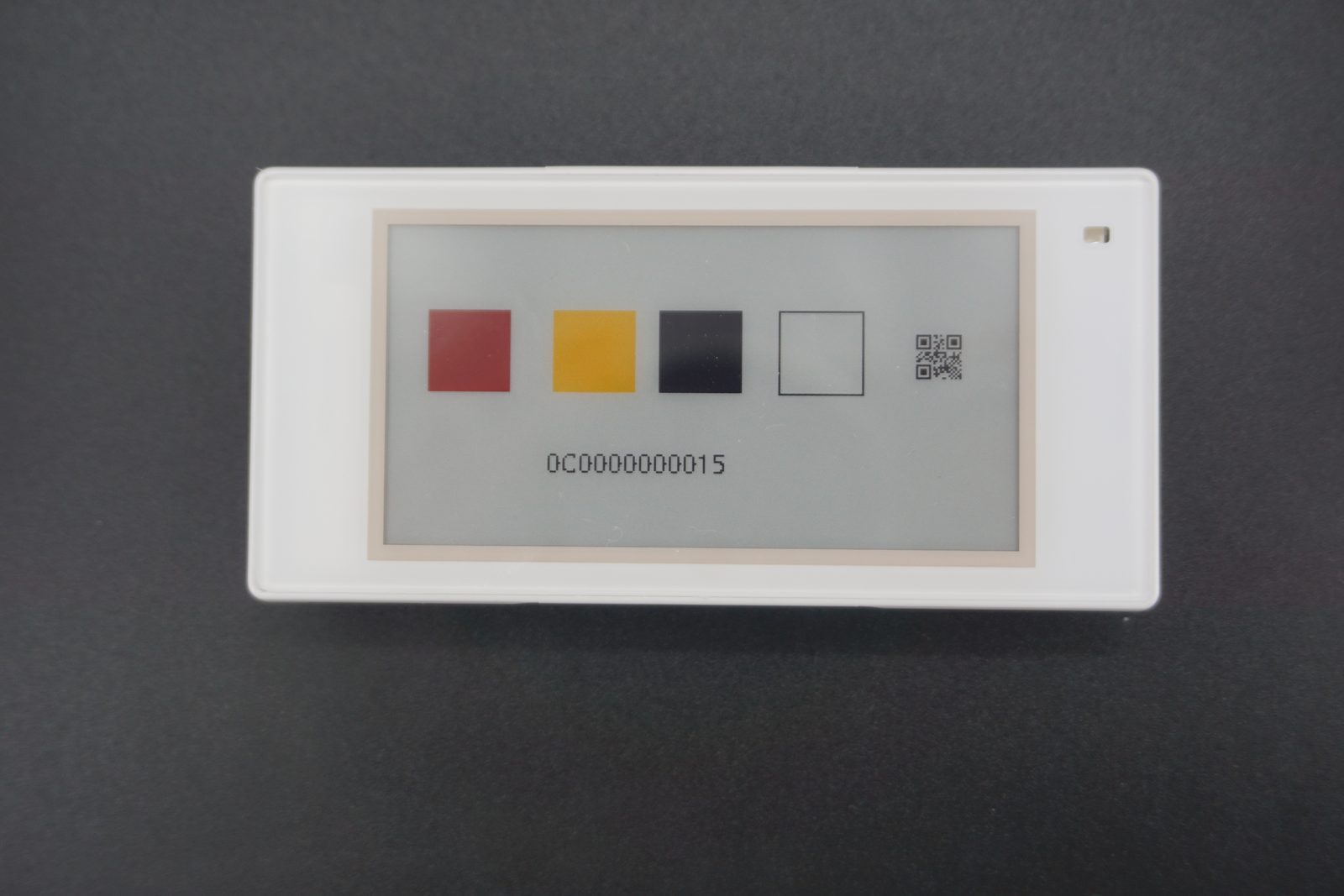

Una línea de producción de módulos de uno de nuestros fabricantes, y una etiqueta de cuatro colores de nuestra gama.
Qué hay dentro de un módulo de pantalla de papel electrónico
Un módulo de pantalla de papel electrónico es la unidad de visualización completa que se monta en una etiqueta: todo excepto la placa de radio, la pila y la carcasa. Cada capa influye en lo que ve el comprador.
| Capa | Qué hace | Qué decide en una etiqueta |
|---|
| Película de tinta electrónica | Millones de microcopas o microcápsulas con partículas de pigmento cargadas negras, blancas y de color | Contraste, saturación del color, ángulo de visión, rango de temperatura |
| Backplane TFT | Una matriz de transistores de película delgada que aplica tensión a cada píxel | Resolución, nitidez del texto pequeño y de los códigos de barras, uniformidad |
| Chip controlador | Convierte los datos de imagen en las tensiones de cada píxel | Comportamiento de actualización, consumo, soporte de actualización parcial |
| Circuito flexible (FPC) | Conecta el panel a la placa de la etiqueta | Fiabilidad mecánica durante el montaje y el uso |
| Forma de onda | La secuencia de tensiones que mueve las partículas, ajustada para cada temperatura | Precisión del color, imagen fantasma, tiempo de actualización, rendimiento a baja temperatura |
Dos etiquetas pueden parecer idénticas en la ficha técnica y comportarse de forma muy distinta en el lineal. La diferencia suele estar en el módulo: una forma de onda bien ajustada da rojos y amarillos limpios sin imagen fantasma, y un buen backplane mantiene nítidos el texto pequeño y los códigos de barras. Son cosas que un fabricante de etiquetas no puede corregir después; por eso elegimos primero el módulo.
Tipos de color de un vistazo
Todos los módulos de nuestros dos fabricantes usan película de tinta electrónica E Ink. Cifras típicas de las fichas técnicas de nuestros fabricantes de módulos:
| Tipo | Colores | Actualización completa | Temperatura de funcionamiento | Ideal para |
|---|
| Blanco y negro | Negro, blanco | Unos 3 s; admite actualización parcial | 0 a 50 °C | Cambios de precio frecuentes, actualizaciones más rápidas |
| Blanco y negro, congelados | Negro, blanco | Más larga a baja temperatura | Desde −25 °C | Muebles de congelados, cámaras frigoríficas |
| Tres colores | Negro, blanco, rojo | Unos 20 s | 0 a 40 °C | Promociones destacadas en rojo |
| Cuatro colores | Negro, blanco, rojo, amarillo | Unos 20 s | 0 a 40 °C | Promociones y precios de socio en rojo o amarillo |
| Color completo | Negro, blanco, rojo, amarillo, verde, azul | Unos 20 s | 0 a 50 °C | Señalización grande, imágenes y marca |

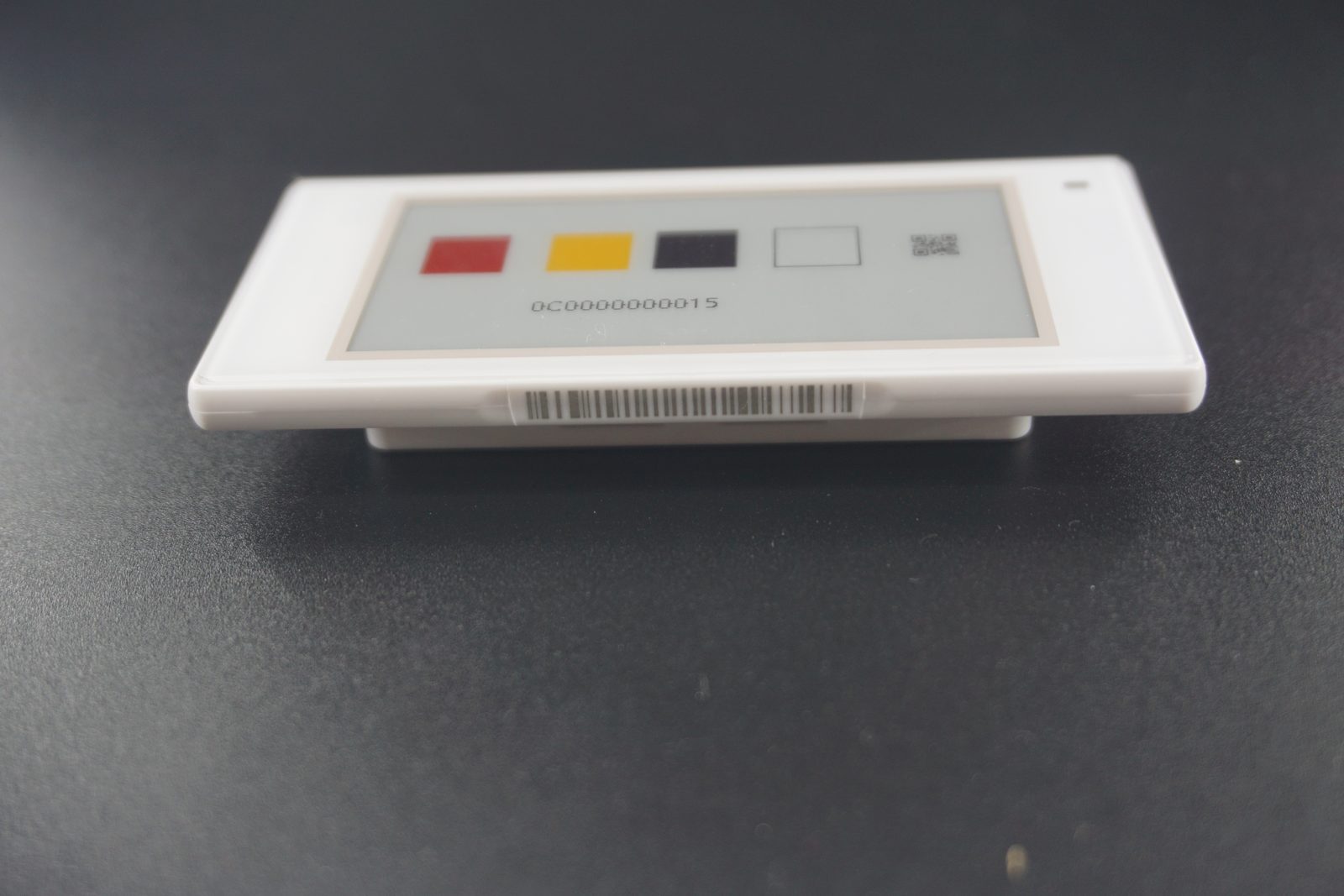

El papel electrónico de cuatro colores mantiene sus colores legibles desde un ángulo amplio y no necesita energía para conservar la imagen.
Las etiquetas de color se actualizan más despacio que las de blanco y negro porque las partículas de color necesitan una secuencia de control más larga. Para la mayoría de las tiendas no es una limitación: los precios cambian unas pocas veces al día y la actualización se hace en segundo plano.
Módulos para congelados, gran formato y color completo
- Los módulos para congelados usan una tinta y una forma de onda de baja temperatura para que la etiqueta siga actualizándose en los muebles de congelados. Nuestras etiquetas para congelados están especificadas de −25 a +30 °C; vea etiquetas para congelados.
- Los módulos de gran formato, de 7,5" a 13,3" y más, se usan para carteles de pasillo, paneles de promoción y rótulos de puerta; vea señalización de papel electrónico.
- Los módulos a todo color (de 13,3" a 31,5") muestran imágenes y colores de marca en señalización sin retroiluminación.
Nuestros dos fabricantes de módulos
Compramos los módulos de pantalla a dos fabricantes especializados en módulos de papel electrónico. Ambos pertenecen a grupos cotizados en bolsa, ambos trabajan con película de tinta electrónica E Ink y ambos cubren los tamaños de etiqueta de nuestras propias series. Las cifras siguientes proceden de sus propios materiales publicados.
| Fabricante de módulos en Jiangxi | Fabricante de módulos en Dalian y Zhejiang |
|---|
| Fundación | 2015 | 2005 |
| Personal | Unos 1.050 empleados, 183 en I+D | Unos 1.600 empleados; tres centros de I+D |
| Producción | Envíos anuales que han crecido hasta unos 44 millones de módulos | 4 bases de producción, 23 líneas, unos 11,7 millones de módulos al mes |
| Gama | De 1" a 42": blanco y negro, tres colores, cuatro colores, color, módulos flexibles y totalmente laminados | De 0,97" a 31,5": blanco y negro (estándar y congelados), tres colores, cuatro colores, color completo, pantallas flexibles y de segmentos |
| Tecnología | Definición propia de backplane TFT y chip controlador, equipo interno de formas de onda; 107 patentes | Equipo dedicado al ajuste de formas de onda; 88 patentes concedidas |
| Certificaciones | ISO 9001, ISO 14001, ISO 45001, QC 080000; fábrica verde nacional; campeón nacional de fabricación en su producto | ISO 9001, IATF 16949 (calidad automotriz) |

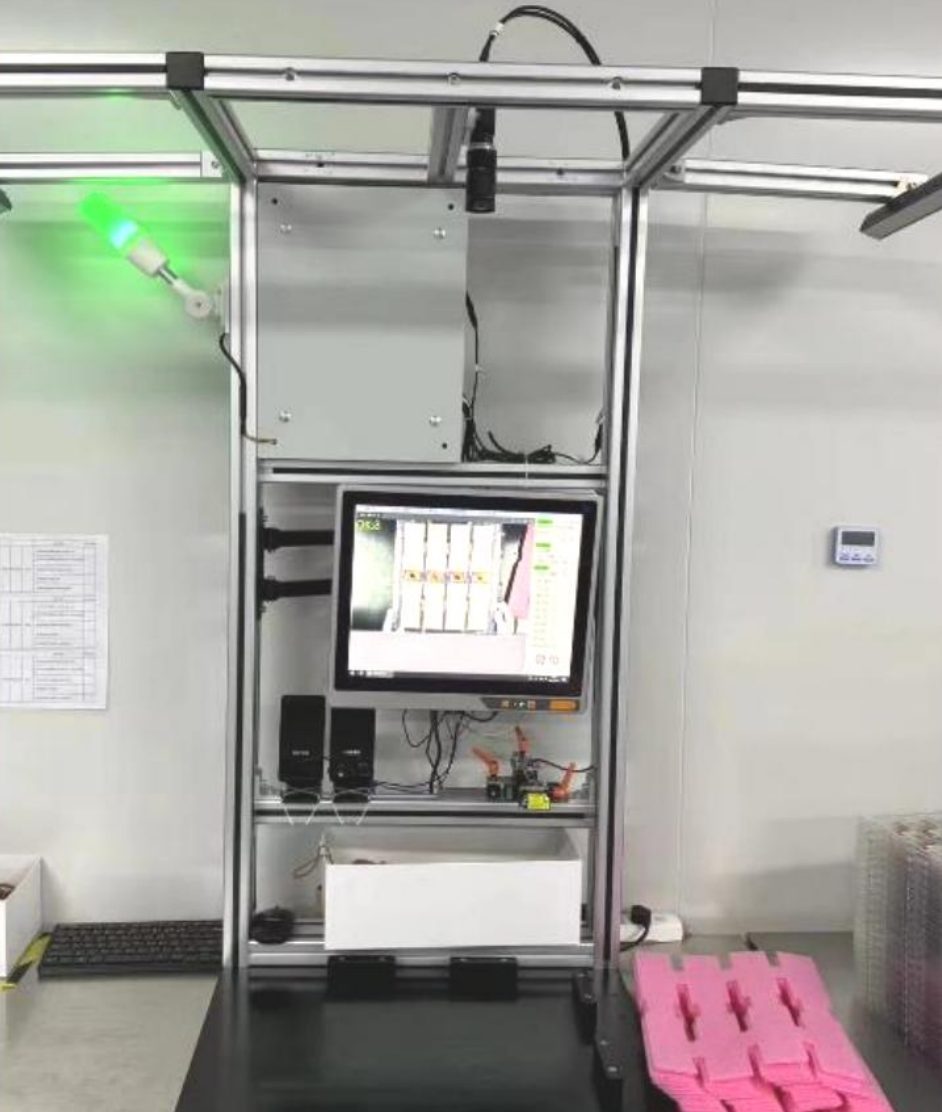

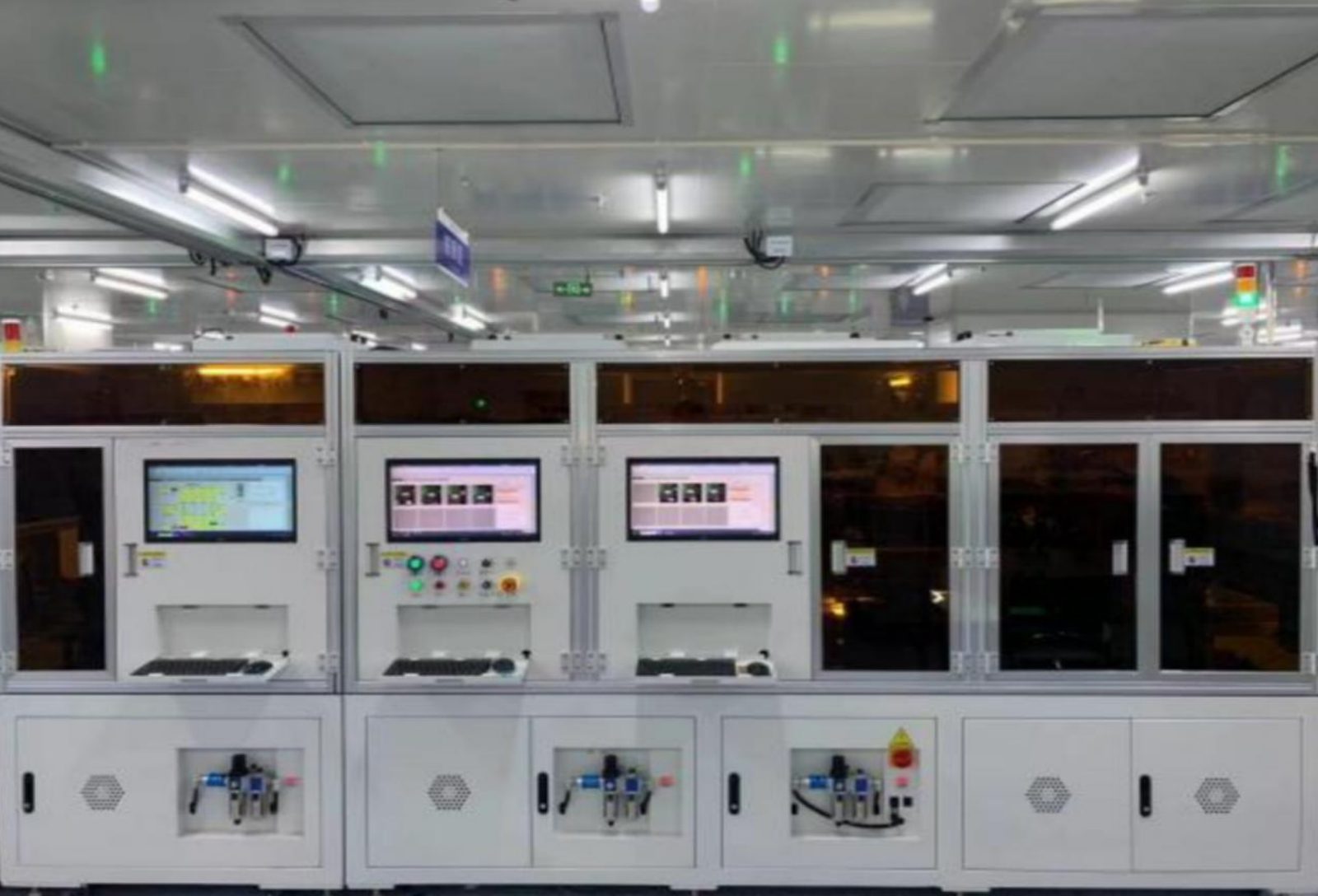

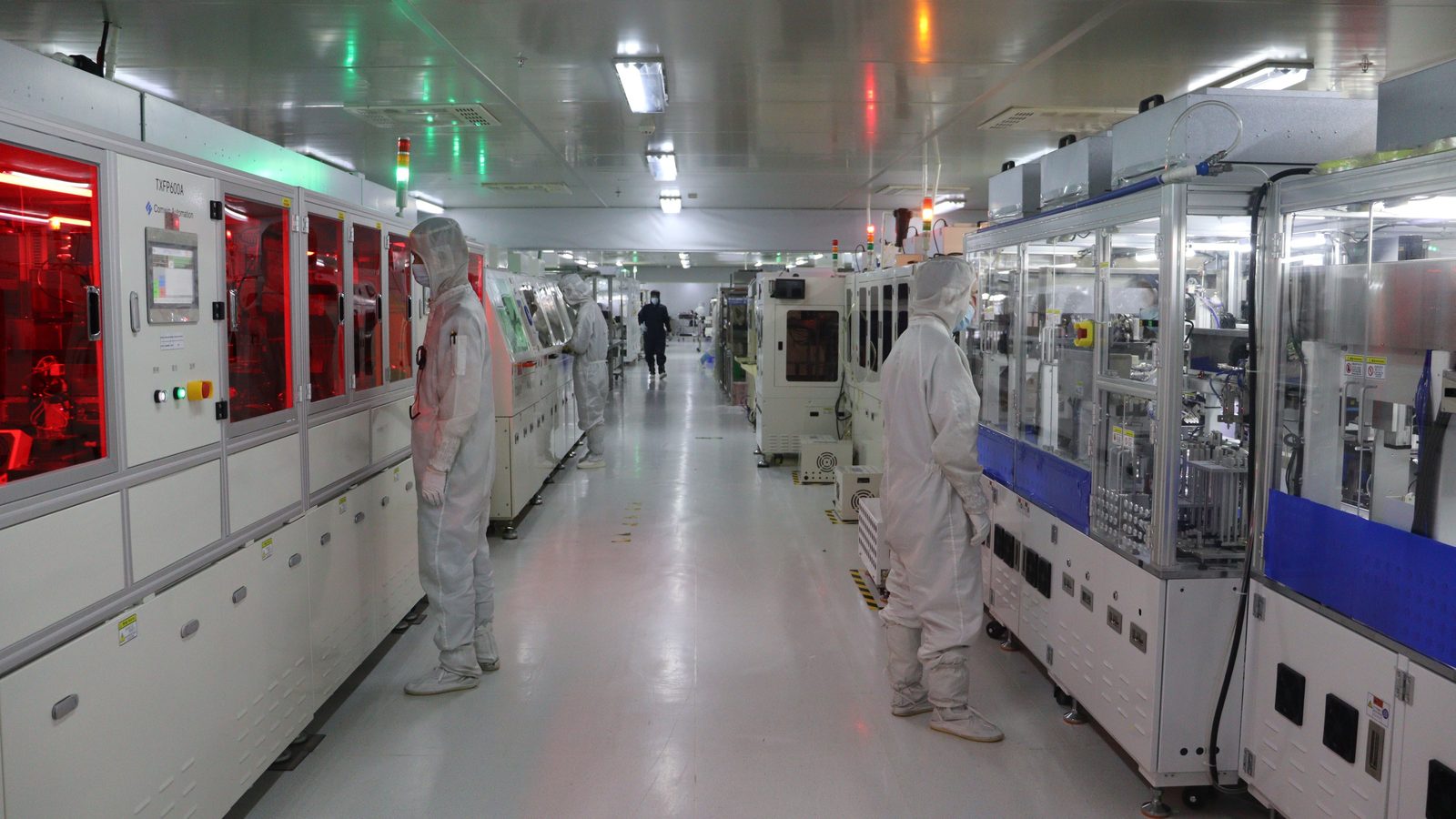

Inspección óptica automática, controles por cámara en el embalaje y una línea en sala limpia de nuestros fabricantes de módulos.
Por qué cada módulo tiene doble proveedor
- Seguridad de suministro. Cada uno de nuestros tamaños principales está homologado con ambos fabricantes, así que si uno tiene escasez o plazos largos, el otro puede suministrar.
- Capacidad. Entre los dos fabrican bastante más de 10 millones de módulos al mes, de modo que el suministro de módulos nunca es el cuello de botella de un pedido grande.
- Calidad constante. Un módulo solo se aprueba si supera los mismos controles en nuestra etiqueta, venga del fabricante que venga.
- Acceso a nuevas tecnologías. Ambos fabricantes desarrollan nuevos módulos de color, de baja temperatura y de gran formato, que evaluamos en cuanto llegan a producción.
Cómo controlamos los módulos de pantalla
Los módulos se controlan en cuatro puntos, antes y después de montarse en una etiqueta:
| Control | Qué buscamos |
|---|
| Muestreo de entrada | Cada entrega de módulos se muestrea por aspecto, dimensiones, estado del conector y etiquetado según la ficha técnica. |
| Encendido en la etiqueta | El módulo se controla en una etiqueta terminada: actualización completa, patrones de prueba de color, texto pequeño y códigos de barras, y actualización parcial cuando se admite. |
| Prueba a baja temperatura | Las etiquetas se actualizan a baja temperatura, y los modelos para congelados en condiciones de congelación, para confirmar que la forma de onda funciona en todo el rango especificado. |
| Envejecimiento | Etiquetas muestreadas realizan ciclos repetidos de actualización durante un tiempo para detectar fallos tempranos, imagen fantasma o deriva de color. |
Estos controles se suman a las pruebas de línea descritas en pruebas y calidad; el montaje de la etiqueta se describe en SMT y ensamblaje y fábricas asociadas.
Preguntas frecuentes
¿Sus etiquetas usan pantallas E Ink?
Sí. Los módulos de pantalla de nuestras etiquetas Classic, Lite, Slim y Rock los fabrican dos fabricantes especializados de módulos y usan película de tinta electrónica E Ink.
¿Qué diferencia hay entre las etiquetas de tres y de cuatro colores?
Las de tres colores muestran negro, blanco y rojo; las de cuatro colores añaden el amarillo. Ambas se actualizan en unos 20 segundos y funcionan de 0 a 40 °C; las de cuatro colores le dan un segundo color de realce para promociones o precios de socio.
¿A qué temperatura puede funcionar una etiqueta para congelados?
Nuestras etiquetas para congelados están especificadas de −25 a +30 °C. Usan un módulo y una forma de onda de baja temperatura diseñados para muebles de congelados.
¿Cuánto dura una pantalla de papel electrónico?
La pantalla suele durar más que la pila: nuestros fabricantes de módulos especifican de 7 a 10 años de uso normal para los módulos estándar en blanco y negro y de 5 a 7 años para los de color. La duración de la pila figura en cada página de producto.
¿Podemos especificar el módulo o el tipo de color?
Sí. Díganos el tamaño, el tipo de color y el rango de temperatura que necesita; para proyectos con requisitos especiales podemos recomendar un módulo y probarlo antes en una etiqueta de muestra.
